机械岗位|国企笔试题1

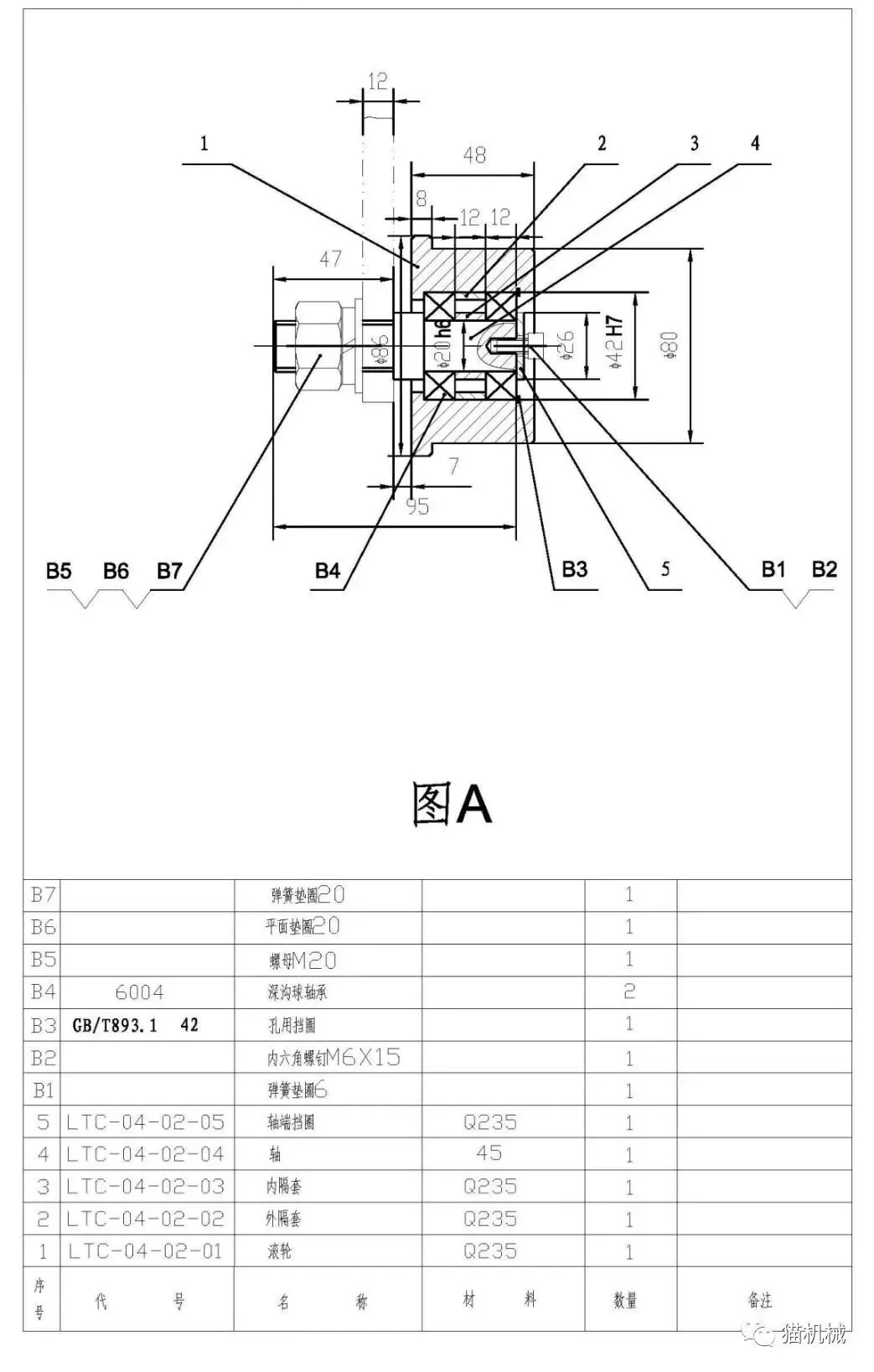

（1）下图零件2和零件3（轴套）作用分别是？

（2）零件3和零件4的配合属于什么配合？图中零件4和零件B4的配合属于什么配合？

（3）图中零件5作用是？

（4）图中零件B3的作用是？

（5）写出该机构的功能作用？

（6）请简要写出图中零件1的加工工艺流程？

​

1、外隔套外隔套2主要与深沟球轴承外圈接触，保持两个轴承之间的间距和限制轴承横向位移；内隔套3主要与深沟球轴承内圈接触，主要分担轴承内圈受力，便于调整轴承游隙           2、零件3和零件4属于基轴制配合，建议采用间隙配合；零件4和零件B4，B4为标准件，采用基孔制配合。

3、零件5为轴端挡圈，主要用于在端部与轴承接触限制轴的单方向位移

4、B3为孔用挡圈，主要用于限制轴承的单方向位移，从而限制轴系自由度的重要零部件       5、该机构是一种用于实现旋转运动的旋转副的轴系结构，可用于连杆旋转副、带轮旋转副

6、毛胚-车外圆（车直径86的外圆-再车直径80的外圆）-铣左右端面-钻孔-扩孔（先扩小孔再扩大孔）-倒角-去毛刺
